小型便携
小型化、便携式设计，便于安装部署。
北斗水下信标系统是研究院自研的全国产通过北斗卫星进行定位指示的海洋设备回收系统。北斗水下信标系统作为回收深海潜标、水下航行器等水下探测平台的信号指示设备，在水下平台出水后，卫星信标发射卫星信号，上报位置信息和状态参数，而光信标机可在夜晚发射闪光灯信号，辅助打捞工作，从而实现水下平台的顺利安全回收。此系统最大适配深度6000米。

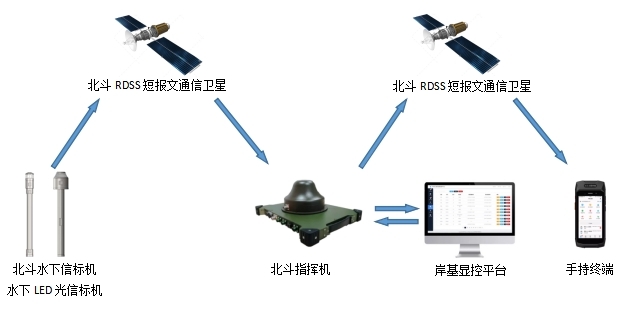

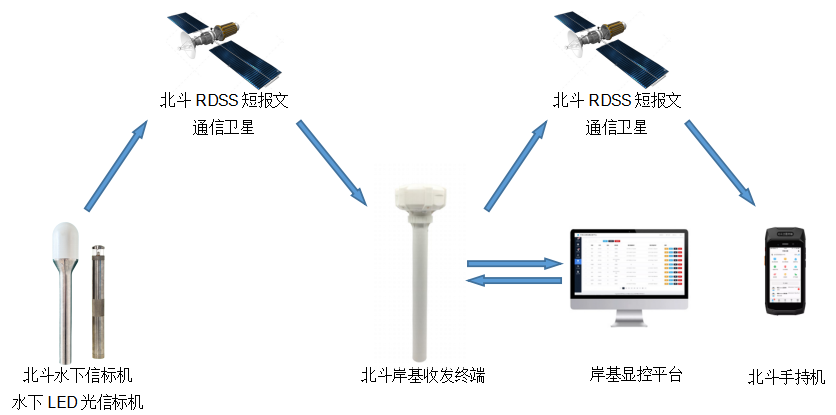

北斗水下信标系统由北斗水下信标机、水下LED光信标机、岸基终端、岸基平台、手持机（选配）组成。

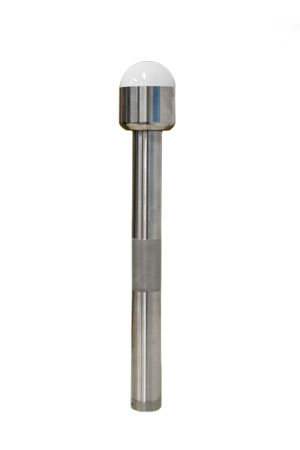

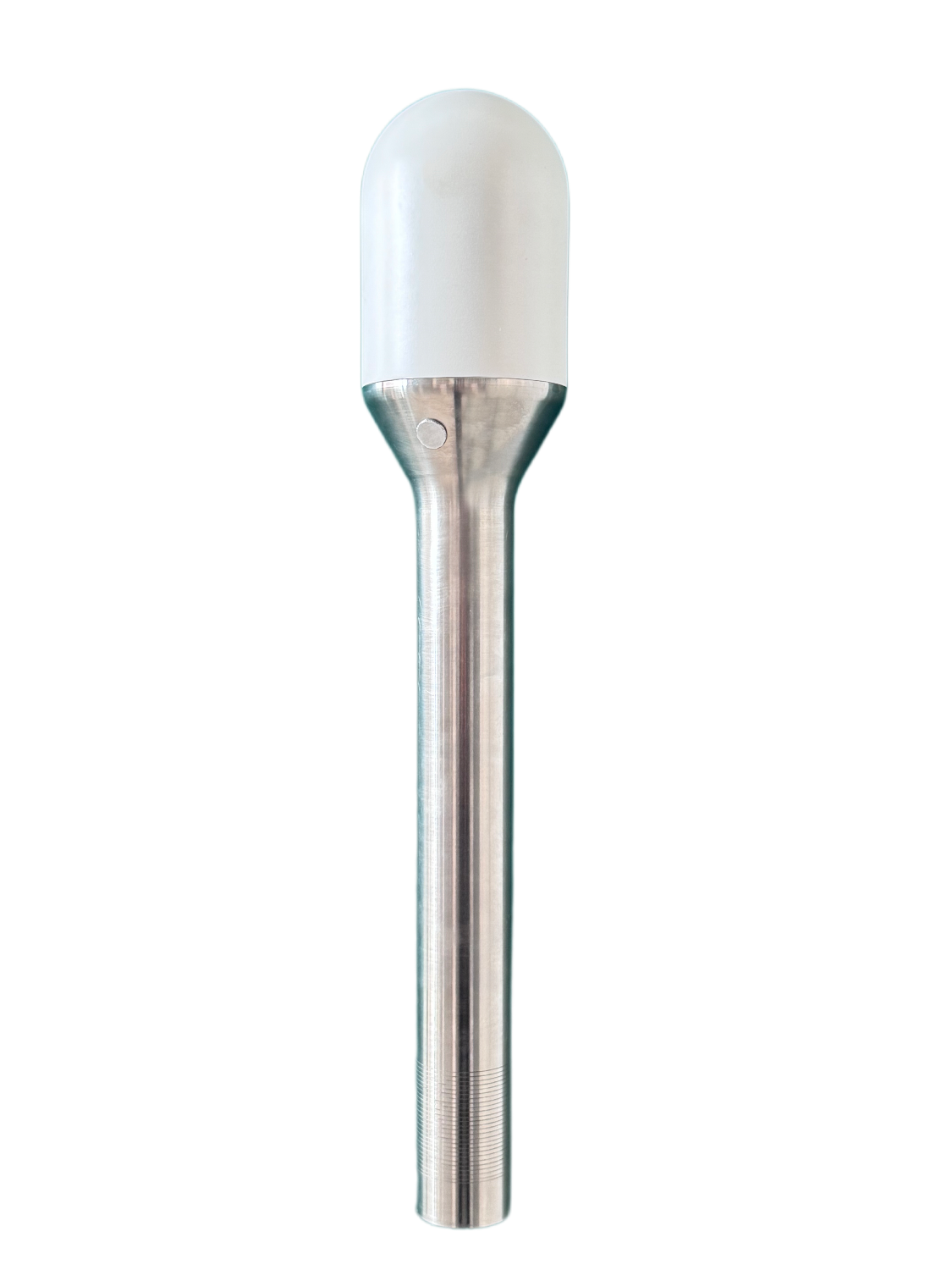

北斗水下信标机由外部的白色天线罩和金属色的钛合金外壳、内部的北斗模块和电池组成。信标机开机入水后会自动进入休眠模式，低功耗待机，出水后会自动开机，并自动每隔1分钟向岸基终端发送一条定位信息。
小型化、便携式设计，便于安装部署。
钛合金外壳，最大耐压深度6000米。
支持北斗卫星短报文定位，数据安全可控。
电子式固态水传感器，灵敏判断信标出入水状态。
适合长周期布放，支持干电池供电并方便更换。
搭配岸基显控平台与手持终端，出水后可第一时间收到通知。
| 功能特点 | |
|---|---|
| 基本功能 | 北斗短报文定位（2代） |
| 入水感知 | 触水端子，入水休眠，出水开机 |
| 电气规格 | |
| 电池 | 6节ER34615M电池组 |
| 开关 | 旋钮开关-圆形堵头 |
| 工作时长 | 最大水下3年，水上4.7天 |
| 发射频率 | 最大1条/min |
| 机械规格 | |
| 尺寸（mm） | 头179*94，杆325*46 |
| 重量 | 3.86kg |
| 材质 | 钛合金/玻璃钢 |
| 环境规格 | |
| 耐压 | 60mPa |
| 温度 | -20℃～65℃ |
北斗水下信标机内置蓝牙模块，可通过手机（Android系统）进行连接，对北斗水下信标机进行配置，默认蓝牙名称为XB-BD01。

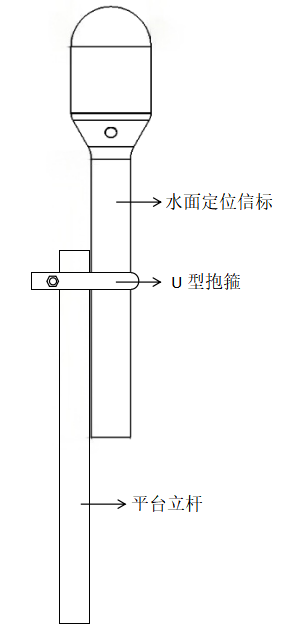

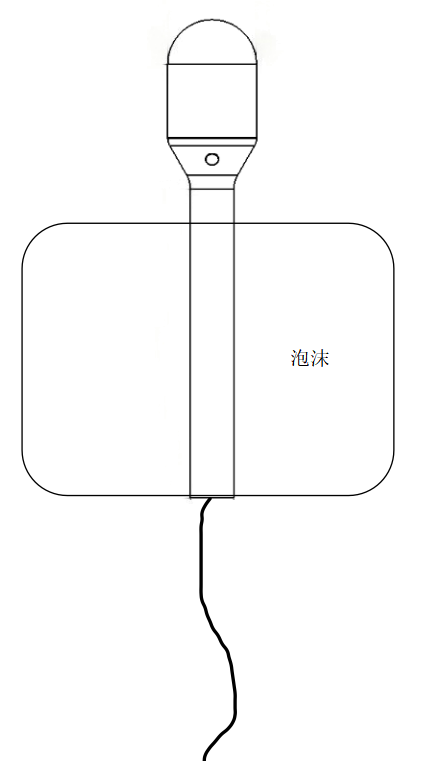

北斗水下信标机可通过U形抱箍固定于水下平台的立杆上，也可固定在泡沫上，方便单独释放上浮。
需要注意的是，信标机浮出水面后，指示灯必须高于水面，否则将不会自动开机。

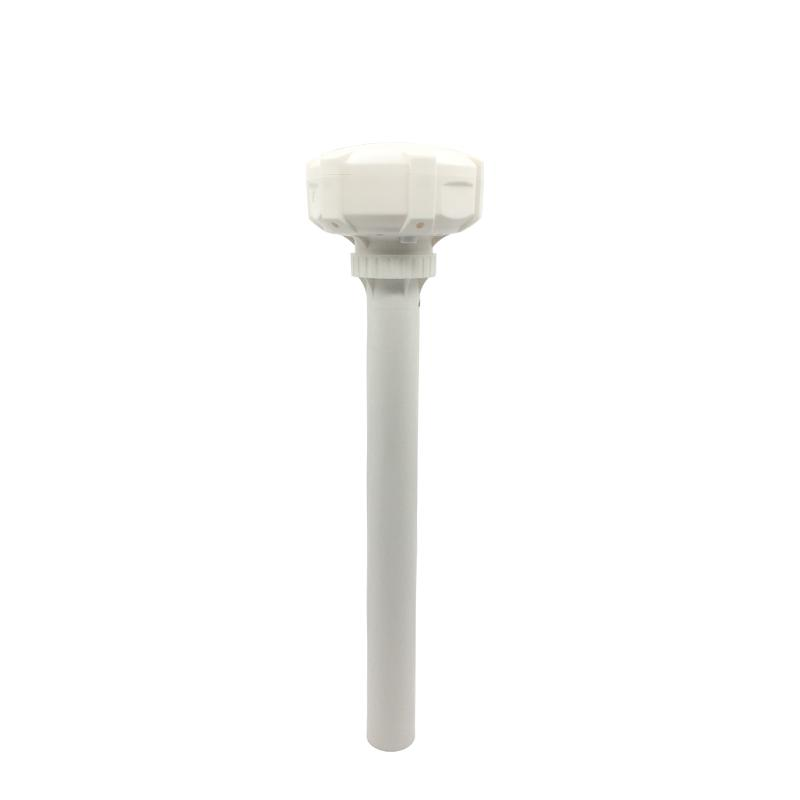

岸基终端可以部署在陆地上或者回收船上，用于接收北斗水下信标机出水后发出的定位信息。

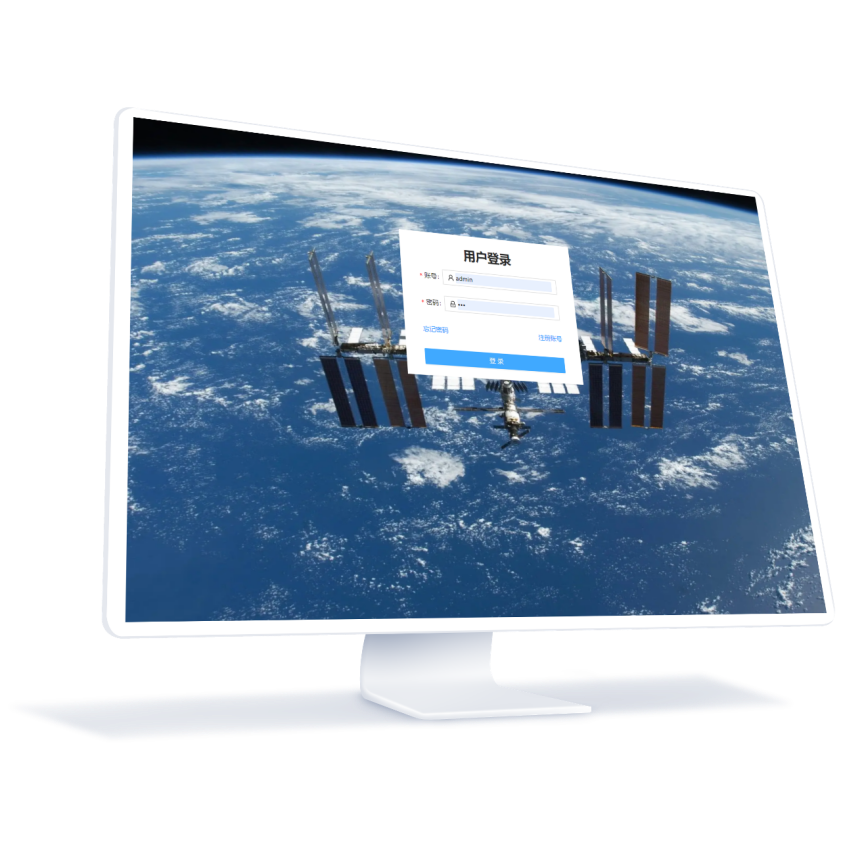

岸基显控平台是一种基于Web的管理操作平台，用户可以通过岸基显控平台对单个或多个不同型号的信标进行管理，通过短报文与信标进行通讯，更改信息发送时间间隔，实时查看信标的位置信息及状态信息等，操作方便快捷。
岸基显控平台具备三个功能：查看北斗水下信标机的定位信息，并可导出历史轨迹；查看历史数据；增加、删除设备信息。

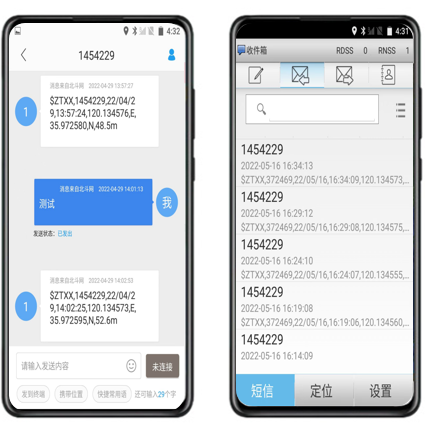

在此系统中，手持机是选配设备，适合不方便携带岸基终端出海回收设备的情况。手持机可通过邮件的方式接收岸基终端转发的定位信息。使用时，需保证手持机周边无遮挡，例如在甲板上使用。

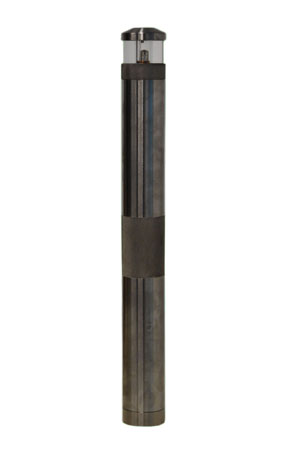

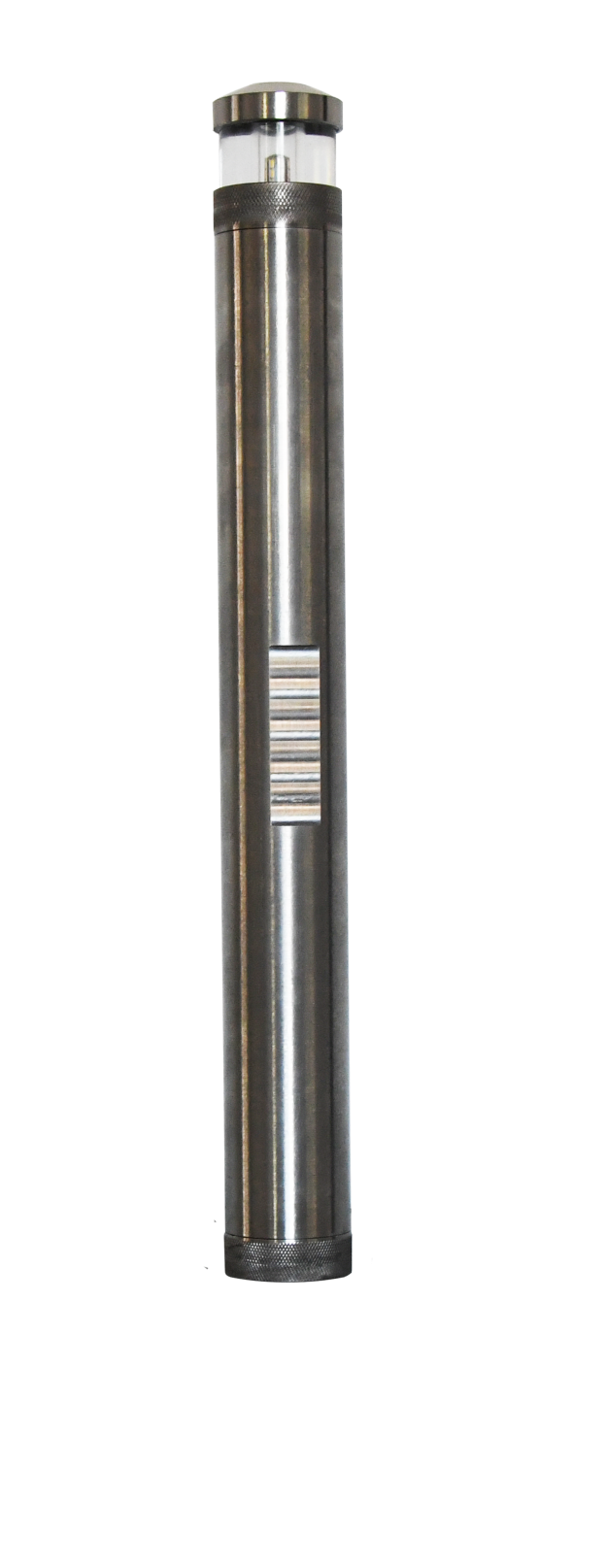

水下LED光信标拥有坚固的钛合金外壳，采用电子式固态水传感器，可下潜至5000米水深，适合在夜间进行出水设备的打捞工作。
小型化、便携式设计。
钛合金外壳，最大耐压深度5000米。
超高亮LED闪光灯，多色可选。
电子式固态水传感器，灵敏判断信标出入水状态。
低功耗待机，使用干电池供电并方便更换。
支持多频可调LED闪光灯闪光频率。
| 电气规格 | |
|---|---|
| 电池 | 4节CR34615干电池组 |
| 开关 | 磁铁开关 |
| 工作时长 | 最大水下3年，水上10天 |
| 机械规格 | |
| 发射频率 | 1次/1min（可调） |
| 尺寸（mm） | 419*47 |
| 重量 | 1.9kg |
| 材质 | 钛合金/玻璃 |
| LED规格 | |
| LED | 单管式1.5W |
| 光通量 | 100 |
| 颜色 | 正白 |
| 环境规格 | |
| 耐压 | 60mPa |
| 温度 | -20℃～65℃ |
